Трасошукач, трубошукач, кабелешукач Абріс ТМ6, ТГ12

Немає в наявності

Продавець: Лабораторія діагностики теплових мереж

Трасошукач, трубошукач, кабелешукач Абріс ТМ6, ТГ12

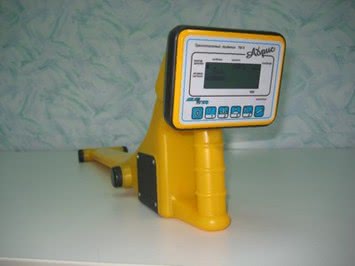

Трасопошуковий приймач Абрис ТМ-6

Приймач багаточастотний трасопошуковий ТМ-6 призначений для безконтактного визначення фактичного місця розташування і глибини залягання підземних металевих трубопроводів і кабелів, а також інших протяжних підземних комунікацій. Приймач може використовуватися як у складі комплекту АБРИС (спільно з генератороми ТГ-12), так і автономно - для виявлення трубопроводів, що перебувають під напругою катодного захисту, діючих силових і зв'язних кабелів. Спільно з генератороми ТГ-12 приймач здатний виконувати пряме цифрове вимірювання глибини і величини змінного струму, поточного в комунікації (вимірювання глибини також можлива і без використання генератора - по струму катодного захисту). Також, приймач дозволяє встановити тип підземної комунікації (труба або кабель).

Технічні характеристики приймача багаточастотної трасопошукового ТМ-6:

Робочі частоти, Гц 50 Гц 100 Гц 50+100 Гц Радіо
Частоти при роботі від генератора 1450 Гц, 9820 Гц, замовні частоти
Максимальна глибина вимірювання 6 м електронне обмеження
Точність трасування 3% при глибині до 3м, 7% при глибині >3м
Точність вимірювання глибини 3% при глибині до 3м, 7% при глибині >3м
Точність вимірювання сили струму 10%
Тип індикатора РК-індикатор
Харчування 2шт. тип D
Обсяг пам'яті для зберігання результатів вимірювань 1000 точок вимірювання (дод. модуль RS-232)
Синхронізація з GPS-приймачем та (дод. модуль RS-232)
Батареї живлення 2 шт. розміру D або акумулятори
Час безперервної роботи 100 годин
Діапазон робочих температур, °С -10 ÷ +60 °С
Габарити, мм 705х125х200
Вага, кг 1,85

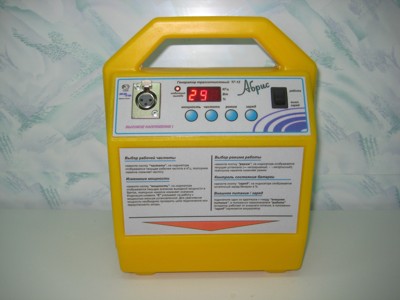

Генератор трасопошуковий Абрис ТГ-12
Генератор АБРИС ТГ-12 призначений для наведення струму випробувальної частоти на досліджувану комунікацію. Рамка індуктивного зв'язку, що входить в комплект, дозволяє безконтактно підключати генератор до комунікації.
Може використовуватися з будь-яким з приймачів серії АБРИС.
Вихідний потужності генератора ТГ-12 достатньо для трасування лінії протяжністю до 1500 м.
Максимальна вихідна потужність 12 Вт.
Харчування генератора - вбудовані акумулятори, бортову мережу автомобіля 11-15, зарядка і робота від мережі 220 В
Робочі частоти 1450 Гц, 9820 Гц
Автоматичне узгодження з навантаженням - 1-1000 Ом
Час безперервної роботи від вбудованих акумуляторів - від 3 до 20 годин
Пряме і безконтактне підключення - так
Діапазон робочих температур - 40 /+60 град З
Маса приладу - 3,5 кг
Комплект постачання
Рамка індуктивного зв'язку, штир заземлення, зарядний пристрій 220в, кабель прямого підключення, сумка для перенесення, інструкція з експлуатації.

Трасопошуковий приймач Абрис ТМ-6

Приймач багаточастотний трасопошуковий ТМ-6 призначений для безконтактного визначення фактичного місця розташування і глибини залягання підземних металевих трубопроводів і кабелів, а також інших протяжних підземних комунікацій. Приймач може використовуватися як у складі комплекту АБРИС (спільно з генератороми ТГ-12), так і автономно - для виявлення трубопроводів, що перебувають під напругою катодного захисту, діючих силових і зв'язних кабелів. Спільно з генератороми ТГ-12 приймач здатний виконувати пряме цифрове вимірювання глибини і величини змінного струму, поточного в комунікації (вимірювання глибини також можлива і без використання генератора - по струму катодного захисту). Також, приймач дозволяє встановити тип підземної комунікації (труба або кабель).

Технічні характеристики приймача багаточастотної трасопошукового ТМ-6:

Робочі частоти, Гц 50 Гц 100 Гц 50+100 Гц Радіо
Частоти при роботі від генератора 1450 Гц, 9820 Гц, замовні частоти
Максимальна глибина вимірювання 6 м електронне обмеження
Точність трасування 3% при глибині до 3м, 7% при глибині >3м
Точність вимірювання глибини 3% при глибині до 3м, 7% при глибині >3м
Точність вимірювання сили струму 10%
Тип індикатора РК-індикатор
Харчування 2шт. тип D
Обсяг пам'яті для зберігання результатів вимірювань 1000 точок вимірювання (дод. модуль RS-232)
Синхронізація з GPS-приймачем та (дод. модуль RS-232)
Батареї живлення 2 шт. розміру D або акумулятори
Час безперервної роботи 100 годин
Діапазон робочих температур, °С -10 ÷ +60 °С
Габарити, мм 705х125х200
Вага, кг 1,85
Генератор трасопошуковий Абрис ТГ-12
Генератор АБРИС ТГ-12 призначений для наведення струму випробувальної частоти на досліджувану комунікацію. Рамка індуктивного зв'язку, що входить в комплект, дозволяє безконтактно підключати генератор до комунікації.
Може використовуватися з будь-яким з приймачів серії АБРИС.
Вихідний потужності генератора ТГ-12 достатньо для трасування лінії протяжністю до 1500 м.
Максимальна вихідна потужність 12 Вт.
Харчування генератора - вбудовані акумулятори, бортову мережу автомобіля 11-15, зарядка і робота від мережі 220 В
Робочі частоти 1450 Гц, 9820 Гц
Автоматичне узгодження з навантаженням - 1-1000 Ом
Час безперервної роботи від вбудованих акумуляторів - від 3 до 20 годин
Пряме і безконтактне підключення - так
Діапазон робочих температур - 40 /+60 град З
Маса приладу - 3,5 кг
Комплект постачання
Рамка індуктивного зв'язку, штир заземлення, зарядний пристрій 220в, кабель прямого підключення, сумка для перенесення, інструкція з експлуатації.
