Блок преобразования индуктивности БПИ (НПП Промэлектроника, г. Запорожье). БПИ-3 (3 канала)

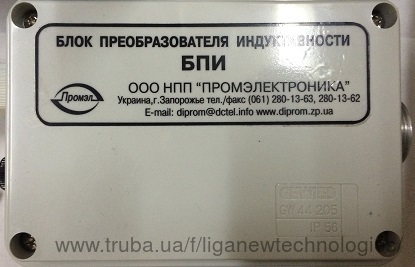

Блок преобразования индуктивности БПИ (НПП Промэлектроника, г. Запорожье).
БПИ-3 (Блок преобразования индуктивности - 3 канала)
Новый. В наличии.

Блок преобразователя индуктивности БПИ - это устройство осуществляющее конверсию сигналов трансформаторных дифференциальных датчиков в импульс непрерывного напряжения. Аппарат задействуется в автоматически регулируемых системах при организации всевозможных технологических операций.

Назначение и принцип действия

Получаемые сигналы взаимной индуктивности нормируются и многократно усиливаются, что после фазы функционального трансформирования позволяет создать выходные импульсы. Благодаря выработке синусоидального возбуждающего напряжения, подаваемого на обмотку трансформатора и поступающего на микросхему, происходит детектирование с последующим логометрическим переформатированием импульсов. Сигнал превращается в пропорциональное напряжение непрерывного тока. Микросхема питается от трансформатора, диапазон шкалы настраивается резистором (1Мом), а её начальная точка определяется пассивным элементом цепи (20кОм). Удаляемое с обмотки напряжение подвергается стабилизации и выпрямлению микросхемой.

Устройство может эксплуатироваться в следующих условиях:

температура +5…+50°C
влажность - 30 – 80%
частота вибраций - 25Гц
переменное, постоянное напряжение – 400А/м.

Прибор следует эксплуатировать в помещении с устойчивым микроклиматом, в воздушной среде не должно быть агрессивных веществ, способных негативно воздействовать на устройство. Аппарат имеет следующие технические характеристики:

сетевое питание – 220В/50Гц
сетевая мощность – 3Ватт
сигнал на выходе - +1..5В
канальная нагрузка - 1кОм.

Преобразователь соответствует защитному классу I, он изготавливается в соответствии с требованиями ГОСТ 12.2.007.0-75.Изоляция устройства способна выдержать переменное напряжение 500В в течение одной минуты. Изоляционный слой справляется с токами синусоидальной формы 45 – 65Гц. Изоляционное сопротивление при стандартных условиях эксплуатации составляет 40Мом, если температура достигает максимальных показателей, то оно падает до 5Мом.

Прибор прекрасно себя зарекомендовал на практике, он бесперебойно функционирует при заявленных условиях окружающей среды, демонстрируя основные технические возможности. Аппарат выпускается в соответствии с государственными стандартами и отличается продолжительным сроком службы.

Блок БПИ-1 сделан с 1 рабочим каналом.
Блок БПИ-2 производится с 2 рабочими каналами.
Блок БПИ-3 3 канала.
Технические характеристики
Артикул56086
