Монтаж отопления жилого индивидуального 2-х этажного дома
Объект компании Эксперт Инжиниринг
- Share
- Подписаться
В качестве источника тепла и горячего водоснабжения в здании принято газовый двухконтурный конденсационный котел со встроенным приготовлением горячей воды eco TEC pro VUW INT 346 / 5-3 35 кВт. В качестве резервного источника тепла запроектировано электрический котел Vaillant eloBLOCK, 9 кВт. Теплоноситель - вода, расчетный температурный график системы отопления Т1 = 60 ° С, Т2 = 40 ° С. Для эффективной циркуляции теплоносителя на подающих трубопроводах запроектировано два насоса Grundfos UPM3 auto 25-70. Отвод дымовых газов от котла осуществляется через коаксиальный канал. Система отопления запроектирована 2-х трубная, горизонтальная, колектрна с насосной циркуляцией.
Отопительные приборы - стальные панельные радиаторы STELRAD NOVELLO с боковым подключением (типоразмер 22-V). Для эффективной циркуляции теплоносителя на подающих трубопроводах запроектировано два насоса Grundfos UPM3 auto 25-70. Отвод дымовых газов от котла осуществляется через коаксиальный канал. Система отопления запроектирована 2-х трубная, горизонтальная, колектрна с насосной циркуляцией.
Отопительные приборы - стальные панельные радиаторы STELRAD NOVELLO с боковым подключением (типоразмер 22-V).

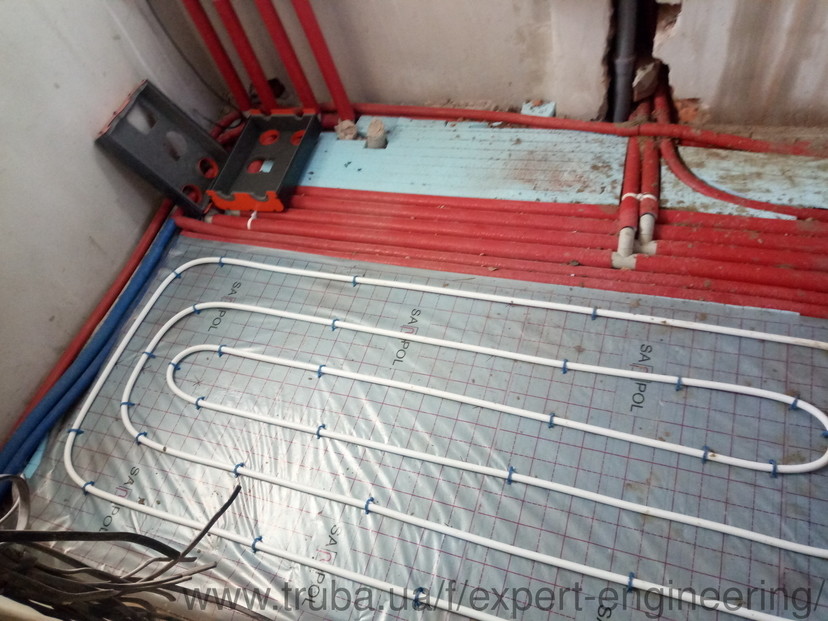

Для экономии тепловой энергии в отопительных приборов устанавливаются термостатические головки фирмы Danfoss. Предполагается тепловая изоляция трубопроводов системы отопления. В качестве изоляционного материала использовать трубы Thermaflex δ = 9мм. Трубопроводы системы водоснабжения отнесены от стен условно. Разводки трубопроводов В1, К1 выполнить скрыто в конструкции стен и пидлог.Перехид трубопроводов через ограждающие конструкции выполнить в стальных гильзах.Трубопроводив систем водоснабжения приняты - трубы многослойная PEAL-P10 Multi Universal ∅16X2 в термоизоляции Thermaflex δ = 20мм.
