Огляд датчиків температури ОВЕН

Олександр 12 червня 2016 р. о 09:43

Основа будь-якої автоматизованої системи - датчики. Залежно від призначення система оснащується спеціалізованими датчиками.

Основні вимоги до датчиків:
- Надійність;
- Невисока вартість;
- Зручність застосування.

Датчики виробництва ОВЕН повністю відповідають цим вимогам.

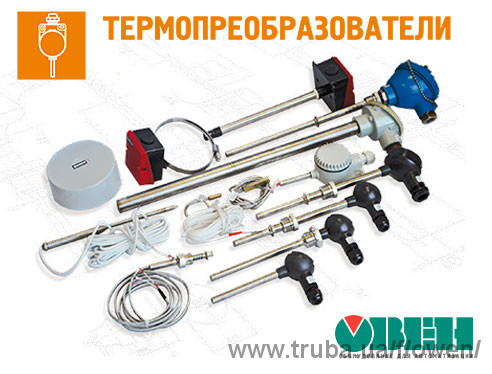

Компанія ОВЕН виробляє більше 1000 модифікацій датчиків різного призначення і конструктивного виконання, в тому числі датчики температури.

Термоперетворювачі (датчики температури) призначені для безперервного вимірювання температури різних робочих середовищ (наприклад, пар, газ, вода, сипучі матеріали, хімічні реагенти і т.п.), неагресивних до матеріалу корпусу датчика.

Термоперетворювачі термоелектричні і термосупротиву загальнопромислові
Принцип дії термоперетворювача опору (ДТС) заснований на властивості провідника змінювати електричний опір пропорційно зміні температури навколишнього середовища. По конструкції чутливого елемента розрізняють плівкові і дротяні термометри опору.

Плівкові ЧЕ. Суть роботи ЧЕ полягає в нанесенні тонкого шару платини на керамічну підкладку. Такий тип досить популярний серед зарубіжних фірм. Це обумовлено низькою вартістю і в той же час практичністю апарату, так як він має малий розмір і масу.

Дротяний чутливий елемент у вигляді котушки з тонкого мідного або платинового дроту на каркасі з ізоляційного матеріалу, укладеної в захисну гільзу.

Для підключення терморезисторів використовується в основному трьохпровідна схема, яка дозволяє компенсувати похибка вимірювання, що вноситься лінією зв'язку між датчиком і приладом. При цьому необхідно дотримуватися умови рівності опорів всіх трьох проводів.

В асортименті ОВЕН представлені термоперетворювачі опору:
- з кабельним введенням ОВЕН ДТСхх4;
- з комутаційною головкою ОВЕН ДТСхх5.

Принцип дії термоелектричного перетворювача (термопари) заснований на виникненні термоелектрорухаючої сили (термо-ЕРС) в місці з'єднання двох провідників з різними термоелектричними властивостями. Значення термо-ЕРС залежить від різниці температур двох спаїв термопари. Як матеріал термоелектродів застосовуються спеціалізовані сплави, найбільш поширеними є хромель-алюмель (ХА) і хромель-копель (ХК). Для вимірювання температури з високими значеннями використовують термопари з чистої платини і сплаву платини з родієм (ПП) або зі сплаву ніхросил-нісіл (НН).

Компанія ОВЕН випускає перетворювачі термоелектричні:
- з кабельним введенням ОВЕН ДТПхх4;
- з кабельним виводом ОВЕН ДТПхх4 на основі КТМС;
- з комутаційною головкою ОВЕН ДТПхх5;
- з комутаційною головкою ОВЕН ДТПхх5 на основі КТМС;
- поверхневі ОВЕН ДТПхх1;
- перетворювачі термоелектричні з благородних металів ОВЕН ДТПS (ПП).

Датчики температури з вихідним сигналом 4 ... 20мА
Призначені для контролю температури в рідких, сипучих, твердих і газоподібних середовищах. У систему датчик передає уніфікований сигнал постійного струму 4 ... 20мА. До складу датчиків такого типу входять первинний вимірювач і вимірювальний перетворювач (НТП-2).

В асортименті компанії ОВЕН представлені такі моделі:
- термоперетворювачі опору з комутаційною головкою ОВЕН ДТСхх5;
- термоперетворювач опору для вимірювання температури повітря ОВЕН ДТС125Л;
- перетворювачі термоелектричні з комутаційною головкою ОВЕН ДТПхх5.

Спеціалізовані термоперетворювачі
Компанія ОВЕН виробляє моделі датчиків спеціалізовані для певних галузей промисловості.

Термістори ОВЕН ДРТС.

Термістори - термоперетворювачі з нелінійною залежністю опору від температури, їх опір значно зростає при певних значеннях температури. Висока чутливість буде корисна при застосуванні термисторів в холодильному обладнанні.

Термоперетворювач опору з тефлоновим покриттям ОВЕН ДТСхх5.

Термоперетворювач опору з тефлоновим покриттям виготовлений для застосування в хімічній промисловості.

Термоперетворювачі опору ОВЕН ДТС3ХХХ.

Термоперетворювачі опору ОВЕН ДТС3ХХX рекомендовані для систем вентиляції та кондиціонування. Розроблено для роботи з, ОВЕН ПЛК, ОВЕН ТРМ133, ТРМ148, ТРМ151, МВА8, також сумісні з контролерами інших виробників.

Комплекти термоперетворювачів опору
Комплекти термоперетворювачів ОВЕН КДТС розроблені для застосування в складі автоматизованих систем контролю та обліку теплової енергії, теплопунктах, вузлах обліку. ОВЕН КДТС вимірюють температуру в контурах прямої і зворотної води, на вході і виході об'єкта шляхом безпосереднього занурення в підконтрольну середу (неагресивну до матеріалу датчика).
До переваг виробу можна віднести: максимально близькі характеристики у датчиків комплекту (розбіжність до 0,1°С), контроль заводського ОТК і первинна перевірка, міжповірочний інтервал 4 роки, різні варіанти виконання для широкого діапазону об'єктів.

Термоперетворювачі у вибухозахищеному виконанні
Застосовуються для вимірювання температури вибухонебезпечних сумішей, газів, парів, легкозаймистих середовищ.

Компанія ОВЕН випускає:
- Термоперетворювачі опору з кабельним введенням ОВЕН ДТСХХ4.EXI.
- Термоперетворювачі опору з комутаційною голівкою ОВЕН ДТСХХ5.EXI.

Датчики рекомендовано використовувати з бар'єром ОВЕН ІСКРА-ТС.02, для забезпечення вибухобезпечного ланцюга у вибухонебезпечній зоні.

Перетворювачі термоелектричні у вибухозахищеному виконанні
Розроблено для контролю температури у вибухонебезпечних зонах.

- Перетворювачі термоелектричні з кабельним введенням ОВЕН ДТПХХ4.EXI.
- Перетворювачі термоелектричні з комутаційною головкою ОВЕН ДТПХХ5.EXI.

Датчики рекомендовано використовувати з бар'єром ОВЕН ІСКРА-ТП.02, для забезпечення вибухобезпечного ланцюга у вибухонебезпечній зоні.

Датчики температури з вихідним сигналом 4 ... 20мА у вибухозахищеному виконанні (іскробезпечне коло)

- Термоперетворювачі опору з комутаційною голівкою ОВЕН ДТСХХ5.EXI.
- Перетворювачі термоелектричні з комутаційною голівкою ОВЕН ДТПХХ5.EXI.

Розроблено для вимірювання температури рідких, сипучих, твердих і газоподібних середовищ. У систему датчик передає уніфікований сигнал постійного струму 4 ... 20мА. У конструкцію датчика входить термочутливий елемент і перетворювач сигналу.
Термоперетворювачі з вихідним сигналом 4 ... 20мА ОВЕН ДТС.І, ДТП.І у вибухозахищеному виконанні EXD (вибухозахищена оболонка)
Розроблено для вимірювання температури вибухонебезпечних рідких, сипучих, твердих і газоподібних середовищ.
В асортименті представлені:

- Термоперетворювачі опору з комутаційною голівкою ОВЕН ДТСХХ5.EXD.
- Перетворювачі термоелектричні з комутаційною голівкою ОВЕН ДТПХХ5.EXD.

Арматура для термоперетворювачів
Для розширення функціональних можливостей і сфер застосування компанією ОВЕН розроблена і випускається спеціалізована арматура для термоперетворювачів:

- Гільзи захисні ГЗ. Забезпечують захист датчика від тиску підконтрольного середовища. Дозволяють здійснювати монтаж/демонтаж без порушення робочого процесу.
- Бобишки Б. Бобишки служать для монтажу датчиків і захисних гільз на місці експлуатації, встановлюється на об'єкті із застосуванням зварювання.
- Штуцери рухливі ШП. Призначений для регулювання глибини занурення перетворювачів в зоні вимірювання.
- Кабелі СФКЕ, ДКТХ, ПВХ до перетворювачів термоелектричних.
- Кабелі МГТФЕ, МГТФЕС, МКЕШ, МКШ до термоперетворювачів опору.

Підключення термопар до приладу повинне проводитися за допомогою спеціальних компенсаційних (термоелектродних) проводів, виготовлених з тих же матеріалів, що і термопара.

Компанія ОВЕН забезпечує контроль якості на всіх етапах виробництва своєї продукції.
За додатковою інформацією звертайтеся в безкоштовну цілодобову службу технічної підтримки ОВЕН по 0800-21-01-96.
