Інструкція з монтажу гідромасажного боксу

Киценко Юрий Владимирович 12 січня 2014 р. о 00:07

Багато наших клієнтів самі займаються збиранням і монтажем сантехніки, тому фахівці нашої компанії перевели інструкції для монтажу сантехніки на більш зрозумілою нашому споживачеві, російською мовою.

ІНСТРУКЦІЯ з монтажу та експлуатації душової кабіни A-007 A-008
• Установка гідромасажної кабіни повинна проводитися кваліфікованим фахівцем, що має сертифікат електрика
• Ми (виробник) залишаємо за собою право, при заміні запчастин використовувати нові комплектуючі
• Наявність редукторів, що підтримують в системі водопостачання однаковий тиск гарячої та холодної води не більше 4,5 атмосфери. Редуктори встановлюються замовником. Не допускається встановлення редукторів безпосередньо на виводи арматури для сантехнічного виробу (через габаритні розміри).
• Температура гарячої води, яка подається до кабіни не повинна перевищувати 70-ти градусів
• Рівень каналізації не повинен перевищувати 50 мм від підлоги до центру каналізаційної труби.
• Максимальне навантаження на піддон не повинно перевищувати 200 кг.
• Необхідна установка фільтрів грубого очищення води.
• Наявність заземлення в ванній кімнаті і пристрою захисного відключення (УЗО) з струмом розмикання 30 мА згідно споживаної потужності на електропроводці.

Загальна характеристика

Шановний покупець
Придбане Вами обладнання вироблено у відповідності з сучасними європейськими технічними стандартами, відповідає будівельним та санітарним нормам і адаптовано для експлуатації в Росії. Уважно прочитайте це керівництво по експлуатації. Воно містить важливу інформацію для безпечного монтажу, використання і обслуговування.

1. Це обладнання призначено для непрофесійного використання усередині приміщень.
2. Елементи упаковки (пластикові пакети, металеві скріпки) можуть бути потенційно небезпечні для дітей, тому викиньте упаковку відразу ж після установки кабіни або приберіть в недоступне місце.
3. Переконайтеся в тому, що Ваша кабіна не пошкоджена і повністю укомплектована.
4. Збірка і підключення до електричної та водопровідної мережі повинні проводитися кваліфікованими спеціалістами, які мають необхідні ліцензії на виробництво робіт такого роду. Неправильна робота може принести шкоду людям, тваринам і Вашій власності. У цьому випадку виробник знімає з себе будь-яку відповідальність.
5. Електрична безпека гарантована тільки при наявності ефективного заземлення, виконаного відповідно до правил електричної безпеки. Ця вимога повинна обов'язково дотримуватися. Якщо виникли сумніви, зв'яжіться з фахівцем, який перевірить Вашу систему заземлення. Виробник не відповідає за збиток, викликаний відсутністю заземлення або його несправністю.
6. Переконайтеся в тому, що мережева розетка, в яку буде включена Ваша кабіна, має пристрій заземлення, і вона дійсно заземлена.
7. Розетка і вилка повинні бути одного типу. Якщо розетка не підходить, вона повинна бути замінена за допомогою кваліфікованого фахівця, який повинен перевірити відповідність перерізу проводів току, споживаному підключеним обладнанням. При відсутності заземлення Виробник знімає з себе будь-яку відповідальність за відшкодування збитку.
8. Забороняється використання перехідників, подвійних і більш розеток і подовжувачів.
9. Не залишайте обладнання включеним, якщо в цьому немає необхідності. Чи не затискайте і не натягайте мережевий кабель. Якщо кабель пошкоджений, не замінюйте його самі. Викликайте спеціаліста з обслуговуючої організації.
10. Ваша кабіна повинна використовуватися тільки для того, для чого вона розроблена. Виробник не відповідає за поломки, викликані неналежним, невірним або нерозумним використанням. При роботі з електричними приладами необхідно пам'ятати про деякі основоположних правилах:
• не використовуйте подовжувачі у ванній або душі;
• ніколи не тягніть провід, щоб вийняти вилку з розетки ;
• ніколи не піддавайте прилади впливу дощу, сонця і т.д., не залишайте їх без нагляду ;
• не дозволяйте дітям або особам, які не знайомими з цими правилами, користуватися приладами без Вашого нагляду

11. У разі несправностей та/або неправильної роботи знеживіть кабіну і намагайтеся до неї не торкатися. Несправна кабіна може не забезпечити закладених в її конструкцію вимог з безпеки і бути потенційно небезпечною.
12. Діти повинні супроводжуватися дорослими під час користування кабіною
13. Регулятор подачі води повинен знаходитися в середньому положенні для запобігання температурного шоку.
14. Особам у стані алкогольного сп'яніння, людям із захворюваннями серцево-судинної системи, а також страждають від підвищеного тиску, літнім людям, вагітним жінкам не рекомендується користуватися паровою лазнею (якщо така передбачена конструкцією кабіни).

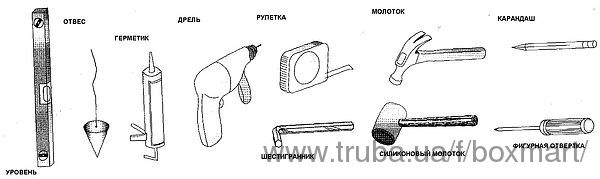

Інструменти для складання
1. установка піддону

2. монтаж
2.1. Збірка каркаса:
2.2. Установка дверей:
2.3. З'єднання задніх стінок:
1. Відкрийте перемикач. При повороті вправо і вліво перемикається холодна і гаряча вода.
2. Повертаючи перемикач, ви можете вибирати функції душової кабіни: ручний душ, тропічний душ, масаж ніг, форсунки.
3. Мінімальний тиск в системі водопостачання 1,5 атмосфер.
4. Вимикайте кабіну після кожного використання.
5. Протирайте кабіну м'якими матеріалами.
6. Будьте акуратні в використанні скляних частин кабіни.
2.4. установка АКСЕСУАРІВ
5. усунення несправності
Проблеми Можливі несправності Рішення проблеми
Немає електрики 1. Виключено УЗО
2. Немає з'єднання з електричною мережею
1. Увімкніть УЗО
2. підключити електроживлення
Не надходить вода з форсунок 1. забита форсунка
2. Електромагнітний клапан відключений або не працює 1. прочистити форсунку
2. Підключіть провід або замініть електромагнітний клапан
Не працює радіо 1. Обірваний провід динаміка, пошкоджений динамік
2. Відключений контрольний провід 1. Підключіть провід або замініть динамік
2. Підключіть контрольний провід динаміка
Не чистий звук 1. Від'єднана або не в вірному положенні антена 1. Підключіть або встановіть в потрібному положенні антену
Немає світла 1. Від'єднаний провід або пошкоджена лампа 1. Підключіть або замініть лампу
Не працює вентилятор 1. Не підключений провід
2. Пошкоджений вентилятор 1. Підключіть провід
2. замініть вентилятор
УЗО Ні заземлення Підключіть заземлення
Витік води 1. Неякісна ущільнююча прокладка
2. Порушено сполучення труб
3. пошкоджена труба
4. Засмітився фільтр грубої очистки 1. замініть
2. Відновіть
3. замініть
4. прочистите фільтр

6. Чистка і обслуговування:

• Протирайте кабінку слабкими миючими засобами або милом.
• Чи не протирайте душову кабіну сильнодіючими миючими засобами з вмістом спирту, бензином або іншими хімічними засобами.
• При появі темних плям на кабіні, Ви можете очистити їх за допомогою оцту слабкої концентрації, після чого необхідно промити водою.
• Для полірування і наведення блиску можна користуватися спеціально призначеними для цього засобами. Якщо поверхня кабіни стала плямистою, нанесіть зубну пасту на м'яку тканину і протріть її.
• Осад і наліт, що залишаються від води, з поверхні кабіни краще видалити, змочивши м'яку тканину в злегка підігрітому лимонному соку або оцті.
• Неглибокі подряпини можна видалити, відшліфувавши поверхню наждачним папером № 2000, змоченою у воді, а потім пополірувавши її за допомогою зубної пасти і м'якої тканини.
• Догляд за металевим покриттям. Злегка протріть металеві частини м'якої х / б тканиною, витріть насухо. Ні в якому разі не протирайте їх жорсткою тканиною.
• Підтримуйте в чистоті піддон, уникайте засмічення зливу випуску води сторонніми предметами.
