Водогрейные отопительные котлы на твердом топливе “Зембец”
|

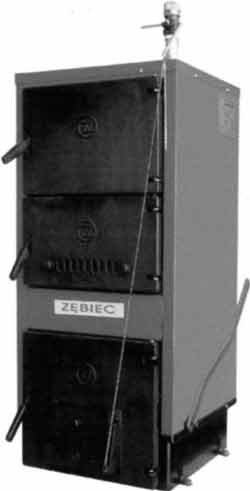

Котлы “Зембец” типа SWK состоят из стального сварного водяного корпуса, имеют чугунные дверцы, дымовой канал (дымоход) и подвижную колосниковую решетку. Потере тепла эффективно препятствует изоляционная оболочка, которая выполнена из стальных кассет, выстеленных минеральной ватой. Элементы котла, подвергаемые особенно высоким температурам, изготовлены из чугуна и защищены термоотпорной краской. Котлы SWK-21 и SWK-28 производятся также в версии с контрольно-задающим устройстром и вентилятором вторичного воздуха. Основное топливо: кокс. |
 |
|
 |

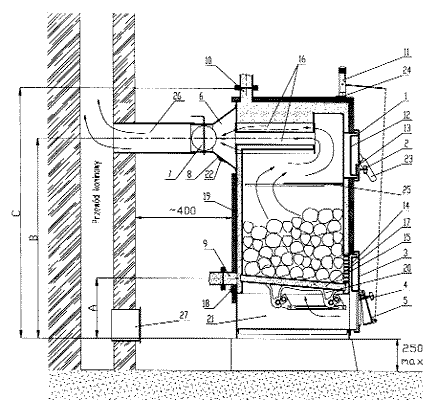

| КОТЕЛ ТИПА SWK /разрез/
1 дверцы для чистки 2 головка 3 нижние дверцы 4 регулировочный винт 5 дроссельный клапан 6 корпус дымохода 7 дроссельный клапан дымохода 8 пластинка для чистки 9 патрубок возвратной воды 10 патрубок питательной воды 11 устройство, регулирующее сгорание топлива 12 верхняя калильная плитка 13 дроссельный клапан вторичного воздуха 14 нижняя калильная плитка 15 вертикальная колосниковая решетка 16 каналы дымовых газов 17 водный колосник 18 спускной клапан 19 термическая изоляция 20 чугунный колосник 21 зольник 22 зажим пластинки для чистки 23 зажимной рычаг 24 биметаллический термометр 25 подвижная перегородка 26 присоединение котла 27 люк для чистки дымоходного канала |
Эксплуатационно-техническая характеристика котлов Зембец типа SWK
|
Наименование
|
Единица измерения
|
Обозначение котла
|
|||||
|
SWK 10
|
SWK 14
|
SWK 21
|
SWK 28
|
SWK 35
|
SWK 44
|
||
|
Номинальная мощность
|
кВт
|
10
|
14
|
21
|
28
|
35
|
44
|
|
Термический КПД
|
%
|
78
|
78
|
78
|
78
|
78
|
78
|
|
Загрузочная емкость камеры сгорания
|
дм3
|
32
|
35
|
55
|
95
|
120
|
160
|
|
Требуемая тяга дымохода
|
Па
|
18
|
18
|
25
|
25
|
30
|
30
|
|
Мин. поперечное сечение дымохода
|
см
|
14 x 14
|
14 x 14
|
20 x 14
|
20 x 14
|
20 x 20
|
20 x 20
|
|
Водная емкость котла
|
дм3
|
27
|
33
|
50
|
70
|
110
|
128
|
|
Масса котла без воды
|
кг
|
133
|
152
|
206
|
263
|
342
|
405
|
|
Размеры:
Ширина Высота Глубина (с дымоходом) |
мм мм мм |
318 917 582 |
380 917 615 |
504 956 648 |
504 1126 744 |
584 1318 796 |
584 1318 966 |
Ориентировочные параметры подбора котла типа SWK
|
Тип котла Зембец
|
Тепловая мощность /кВт/
|
Высота помещения /м/
|
Поверхность обогреваемого помещения /м2/
|
Кубатура обогреваемого помещения /м3/
|
|
SWK 10
|
10
|
86
|
215
|
|
|
SWK 14
|
14
|
120
|
300
|
|
|
SWK 21
|
21
|
2.5
|
180
|
450
|
|
SWK 28
|
28
|
240
|
600
|
|
|
SWK 35
|
35
|
300
|
750
|
|
|
SWK 44
|
44
|
360
|
900
|
 |

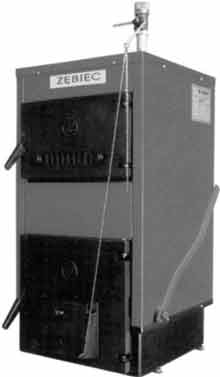

Котлы “Зембец” типа KWK являются модернизированной
серией котлов SWK. Эта усовершенствованная конструкция имеет дополнительные
каналы реверсии (возврата) дымовых газов, которые позволяют более
эффективно принимать тепло из котла, а также делают возможным сжигание
длиннопламенных топлив.
Основное топливо: кокс. |
|
 |

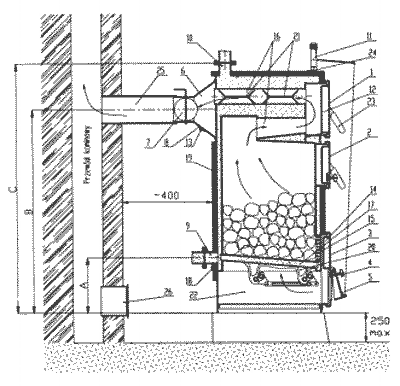

| КОТЕЛ ТИПА KWK /разрез/
1 дверцы для чистки 2 загрузочные дверцы 3 нижние дверцы 4 регулировочный винт 5 дроссельный клапан 6 корпус дымохода 7 дроссельный клапан дымохода 8 пластинка для чистки 9 патрубок возвратной воды 10 патрубок питательной воды 11 устройство, регулирующее сгорание топлива 12 калильная плитка 13 зажим 14 нижняя калильная плитка 15 вертикальная колосниковая решетка 16 каналы дымовых газов 17 водный колосник 18 спускной клапан 19 термическая изоляция 20 чугунная колосниковая решетка 21 завихриватель 22 зольник 23 зажимной рычаг 24 биметаллический термометр 25 присоединение котла 26 люк для чистки дымоходного канала |
Эксплуатационно-техническая характеристика котлов Зембец типа KWK
|
Наименование
|
Единица измерения
|
Обозначение котла
|
|
|
КWK 16
|
КWK 25
|
||
|
Номинальная мощность
|
кВт
|
16
|
25
|
|
Термический КПД
|
%
|
78
|
78
|
|
Загрузочная емкость камеры сгорания
|
дм3
|
30
|
47
|
|
Требуемая тяга дымохода
|
Па
|
24
|
25
|
|
Мин. поперечное сечение дымохода
|
см
|
20 x 14
|
20 x 14
|
|
Водная емкость котла
|
дм3
|
35
|
58
|
|
Масса котла без воды
|
кг
|
167
|
285
|
|
Размеры:
Ширина Высота Глубина (с дымоходом) |
мм мм мм |
380 1025 624 |
504 1160 648 |
Ориентировочные параметры подбора котла типа KWK
|
Тип котла Зембец
|
Тепловая мощность /кВт/
|
Высота помещения /м/
|
Поверхность обогреваемого помещения /м2/
|
Кубатура обогреваемого помещения /м3/
|
|
КWK 16
|
16
|
2.5
|
135
|
340
|
|
КWK 25
|
25
|
215
|
530
|
 |

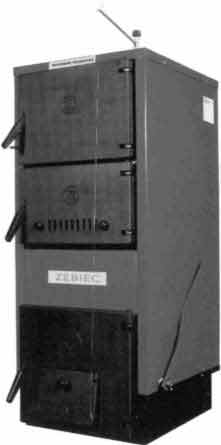

Котлы “Зембец” типа KWKD — это отопительные стальные котлы нижнего горения. Их конструкция позволяет сжигать нижний слой твердого топлива. Водяной корпус котла представляет собой сварную конструкцию из стальных листов толщиной 5 и 4 мм. Котлы имеют чугунные дверцы и подвижную колосниковую решетку. Потере тепла препятствует изоляционная оболочка, которая выполнена из стальных кассет, выстеленных минеральной ватой. Элементы котла, подвергаемые особенно высоким температурам, выполнены из чугуна и защищены термоотпорной краской. Основное топливо: каменный уголь. |
|
 |

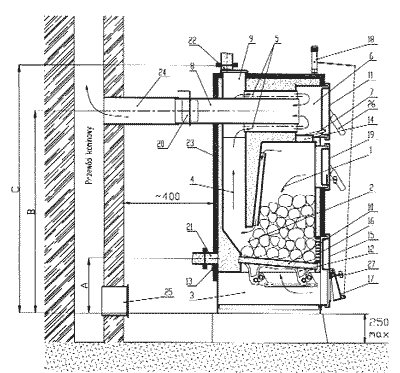

| КОТЕЛ ТИПА KWKD /разрез/ 1 топливный бункер 2 камера сжигания 3 зольник 4 вертикальный конвекционный канал 5 дымогарные трубы 6 возвратная камера 7 замыкающий блок 8 возвратный канал 9 канал для чистки 10 водные колосники 11 дверцы для чистки 12 чугунные колосники 13 выпускной клапан 14 канал короткой циркуляции 15 нижние дверцы 16 вертикальная колосниковая решетка 17 дроссельная заслонка первичного воздуха 18 усройство, регулирующее сгорание 19 загрузочные дверки 20 дроссельная заслонка топочных газов 21 впускной патрубок воды 22 выпускной патрубок воды 23 термическая изоляция 24 присоединение топочных газов 25 люк для чистки дымоходного канала 26 зажимной рычаг 27 регулировочный винт |
Эксплуатационно-техническая характеристика котлов Зембец типа KWKD
|
Наименование
|
Единица измерения
|
Обозначение котла
|
|
|
КWKD 15
|
КWKD 22
|
||
|
Номинальная мощность
|
кВт
|
15
|
22
|
|
Термический КПД
|
%
|
78
|
78
|
|
Загрузочная емкость камеры сгорания
|
дм3
|
42
|
50
|
|
Требуемая тяга дымохода
|
Па
|
20
|
20
|
|
Мин. поперечное сечение дымохода
|
см
|
14 x 14
|
20 x 14
|
|
Водная емкость котла
|
дм3
|
58
|
76
|
|
Масса котла без воды
|
кг
|
213
|
280
|
|
Размеры:
Ширина Высота Глубина (с дымоходом) |
мм мм мм |
442 1049 649 |
504 1206 720 |
Ориентировочные параметры подбора котла типа KWKD
|
Тип котла Зембец
|
Тепловая мощность /кВт/
|
Высота помещения /м/
|
Поверхность обогреваемого помещения /м2/
|
Кубатура обогреваемого помещения /м3/
|
|
КWKD 15
|
15
|
2.5
|
130
|
325
|
|
КWKD 22
|
22
|
195
|
485
|
Все котлы прошли сертификацию в УкрСепро.
