Солнечные коллекторы

calendar_today
2 декабря 0002
query_builder
visibility
1 905



  Плоский солнечный коллектор Vaillant auroTHERM VFK

Плоский солнечный коллектор auroTHERM VFK применяется в основном в системах горячего водоснабжения и представляет собой плоскую поверхность абсорбера с размещенными на ней медными трубками. Каркас коллектора выполнен из алюминия для уменьшения массы и удобства монтажа. Поверхность абсорбера покрыта противоударным стеклом для защиты и уменьшения теплопотерь.

Особенности конструкции

  • Плоские коллекторы Vaillant auroTHERM VFK имеют стойкую к агресивным атмосферным проявлениям алюминиевую раму и абсорбер с медной поверхностью с селективным вакуумным покрытием (напылением), а также бронированное стекло.
  • В качестве теплоизоляции используется минеральная вата.
  • Внутреннее соединение трубок коллекторов выполнено с помощью сваривания, а не спаивания, что позволяет коллектору выдерживать высокие температуры.
  • Рабочий диапазон температур коллектора колеблется в рамках 80-180°С, а максимальная температура срабатывания тепловой защиты – 230°С. В качестве теплоносителя для солнечного коллектора применяется полипропиленгликоль в составе с водой. Из-за высоких рабочих температур для подключения солнечного коллектора к системе теплоснабжения дома необходимо применять соединения и материалы, которые выдерживают высокую температуру. В связи с возможностью достижения температуры 230°С рабочая жидкость в коллекторе может закипать и испаряться. Опасно не само вскипание жидкости, а количество таких вскипаний. При многократном закипании полипропиленгликоль теряет свои свойства и его необходимо заменить.

    Основные элементы коллектора

  • Бронированное стекло коллектора
  • Изолирующий профиль EPDM по периметру
  • Боковая изоляция для снижения дополнительных теплопотерь
  • Зажимной профиль для монтажа коллектора
  • Задняя стенка из алюминия
  • Теплоизоляция толщиной 40 мм
  • Абсорбер с вакуумным напылением по всей поверхности

    ДП «Вайллант Группа Украина»

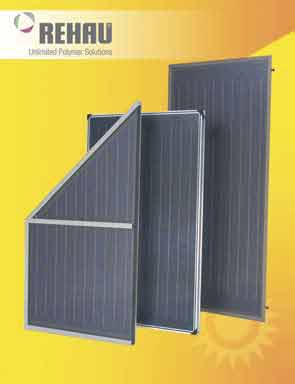

      Ванный коллектор REHAU SOLECT WK

    Особенности конструкции

  • Ванна коллектора состоит из глубокотянутой алюминиевой жести.
  • Профилированный, медный с высокоселективным покрытием по всей поверхности, абсорбер веерной геометрической формы фиксируется при помощи прижима абсорбера. Это препятствует сдавливанию 50-миллиметровой изоляции задней стенки.
  • Трубы абсорбера и жестяное покрытие абсорбера соединяются между собой путем ультразвуковой сварки таким образом, чтобы исключалась дегазация флюса.
  • Армированное, ударопрочное стекло 4-миллиметровой толщины вместе с огибающим вулканизированным EPDM-уплотнением при помощи защитных планок запрессовывается в ванну.
  • Каждый коллектор оснащен боковой термочувствительной гильзой.
  • Боковое разъемное соединение с рабочей стороны оснащено дополнительными плоскими уплотнителями.
  • В зависимости от конструкции и проекта, коллекторы подключаются последовательно или параллельно.
  • Благодаря четырем подсоединительным элементам обеспечивается максимальная гибкость в подсоединении. Из-за теплового расширения допускается прямое соединение не более шести коллекторов без применения промежуточных компенсаторов REHAU SOLECT. Гидравлическая увязка поля коллектора при параллельном подсоединении происходит просто через диагональное соединение входа и выхода.
  • Экознак «Голубой ангел».

    Технические характеристики

  • Макс. избыточное рабочее давление, бар: 10
  • Корпус (ВхШхД), мм: 2,356 x 1,081 x 100
  • Вес, кг: 46
  • Общая площадь, м2: 2,55
  • Площадь (в свету), м2: 2,2
  • Коэффициент поглощения .: 95 %
  • Коэффициент излучения .: 5 %
    Соединения:
  • справа G 3/4" наружная резьба согласно ISO 228/1
  • слева G 3/4" внутренняя резьба (накидная гайка) согласно ISO 228/1
    Крышка:
  • Материал: армированное, ударопрочное, прозрачное стекло
  • Толщина, мм: 4
  • Параметры (согласно площади отверстия)
  • Коэффициент внутренней конверсии . 0 77%
  • Линейный коэффициент теплопередачи k1, Вт/(м2K): 3,494
  • Квадратичный коэффициент теплопередачи k2 Вт/(м2K2): 0,017
  • Температура в состоянии простоя °C: 218
  • Коэффициент светопропускания . > 91 %
  • Поправочный коэффициент угла падения (50°) 95%
  • Теплоемкость, кДж/K: 11,41
  • Потеря давления: при 40 л/ч м2 1,5 мбар

    ООО «РЕХАУ»




      Солнечный коллектор SB20

    Особенности конструкции
    Солнечный коллектор SB20 имеет общую площадь поверхности 1.91 м2, которая способна поглощать до 95% всего солнечного излучения. В модели SB20 используется медный селективный абсорбер. Коллектор был специально спроектирован так, чтобы его можно было устанавливать на наклонные поверхности либо на специальные подставки. Это позволяет более эффективно улавливать солнечные лучи. Такой коллектор возможно устанавливать на любой вид крыш (как на плоскую, так и на покатую). Две панели коллекторов SB20, установленных вместе, могут обеспечить теплом либо бытовой водой семью от 3 до 5 человек.

    Технические характеристики

  • Общая площадь поверхности, м2: 1.91
  • Площадь абсорбера, м2: 2.30
  • Емкость коллектора, л: 1.7
  • Максимальное рабочее давление, бар: 10
  • Максимальная рабочая температура, °С: 210
  • Габаритные размеры, мм: 2150х1170х83
  • Масса, кг: 47

    Представительство «Baxi S.p.A.» в Украине




      Солнечный коллектор SB25

    Особенности контукции
    Солнечный коллектор SB25 имеет общую площадь поверхности 2.51 м2, которая способна поглощать до 95% всего солнечного излучения. В конструкции этого коллектора использовано специальное прочное покрытие с высокой пропускной способностью, которое гарантирует защиту внутренностей коллектора, в то же время, пропуская максимальное количество солнечных лучей. В модели SB25 используется медный селективный абсорбер. Коллектор был специально спроектирован так, чтобы его можно было очень легко устанавливать без дополнительных приспособлений. Такой коллектор возможно устанавливать на любой вид крыш (как на плоские, так и на покатые). Две панели коллекторов SB25, установленных вместе, могут обеспечить теплом либо бытовой водой семью от 3 до 5 человек.

    Технические характеристики

  • Общая площадь поверхности, м2: 2.51
  • Площадь абсорбера, м2: 2.30
  • Емкость коллектора, л: 1.7
  • Максимальное рабочее давление, бар: 10
  • Максимальная рабочая температура, °С: 210
  • Габаритные размеры, мм: 2150х1170х83
  • Масса, кг: 47

    Представительство «Baxi S.p.A.» в Украине




      ROTH Heliostar – 252

    Особенности конструкции

  • Применение ударопрочного керамоситала с обратным рифлением, нормализующего поток солнечного излучения на абсорбер при изменении угла падения потока.
  • Работа в полном спектре солнечного излучения (включая ультрафиолет).
  • Корпус изготовлен из поликарбоната, ударопрочный и с хорошими теплоизоляционными свойствами.

    Технические характеристики

  • Вид абсорбера: плоский
  • Тип абсорбера: высокоселективное покрытие, выполненное методом плазменного напыления
  • Площадь апертуры, м2: 2,3
  • Рабочее давление, бар: 15
  • Вес – без жидкости, кг: 43
  • Размеры, м: 2,1х1,2х0,109

    Roth Werke GmbH




      Vitosol 200-F

    Плоские коллекторы для превращения солнечной энергии в тепловую. Vitosol 200-F изготовлен из коррозионностойких материалов, а гелиотитановое покрытие обеспечивает его высокую эффективность.

    Особенности конструкции

  • Мощный плоский коллектор с медным абсорбером и гелио-титановым покрытием.
  • Надежная, стойкая к коррозии задняя стенка коллектора.
  • Абсорбер с избирательно нанесенным покрытием, крышка из гелиостекла с низким содержанием железа и хорошая теплоизоляция обеспечивают эффективное поглощение солнечного излучения.

    Технические характеристики

  • Площадь поглощения, м2: 2,32
  • Размеры (ШхВхГ), мм: 1056х2380х90
  • Оптический КПД, %: 80
  • Масса, кг: 52
  • Объем жидкости (теплоносителя), л: 1,83
  • Максимальная температура, °С: 221

    ООО «Виссманн»




      Junkers FKC-1S

    Особенности конструкции

  • Специальное безопасное стекло для гелиоколлектора (структурированное).
  • Погружная гильза датчика.
  • Прямой трубопровод.
  • Двухкомпонентная проклейка для обеспечения равномерно нагруженного соединения с герметической защитой от дождя.
  • Профильная рамка из пластика, усиленного стекловолокном для создания легкой конструкции гелиоколлектора.
  • Многофункциональный уголок из ударопрочного полиамида PA 6.6 для обеспеспечения
    контролируемой вентиляции, защиты гидравлических подключений и углов коллектора.
  • Ленточный абсорбер с высокоселективным покрытием.
  • Тыльная стенка из алюминий-цинкового сплава.
  • Теплоизоляция, толщина слоя 55 мм для оптимальной теплозащиты.

    Технические характеристики

  • Площадь гелиоколлектора ( брутто), м2: 2,4
  • Площадь абсорбера (поглотителя), м2: 2,2
  • Вместимость (емкость) абсорбера, л: 0,9
  • Вес ( нетто), кг: 41
  • Макс. рабочее давление, бар: 6
  • Размер (ВxШxГ), мм : 2070х1145х90

    «Юнкерс Украина»




      Солнечный вакуумный коллектор «ATMOSFERA СВК-20-A»

    Особенности конструкции
    Трубчатый вакуумный коллектор

  • Конструкция вакуумного трубчатого коллектора похожа на строение термоса: одна стеклянная трубка вставлена в другую большего диаметра. Между ними вакуум, который является практически идеальной теплоизоляцией. Благодаря этому потери тепла в атмосферу не превышают 2-5%. Одно из основных преимуществ вакуумного коллектора с тепловой трубкой заключается в том, что он способен эффективно собирать тепловую энергию при температуре до -35 °С.
  • За счет высокоселективного улавливающего покрытия и практически полной тепловой изоляции, вакуумный коллектор способен нагревать теплоноситель до 250°С. Такие параметры работы вакуумных солнечных коллекторов дают возможность обеспечивать любые потребности в тепловой энергии.
    Вакуумные трубки
  • Селективное покрытие вакуумной трубки состоит из 12 слоев (три группы слоев). Благодаря современным технологиям удалось добиться не только 98% поглощения солнечного излучения (от инфракрасной до ультрафиолетовой части спектра), но и снизить потери тепла до 2-3%. Это дает возможность улавливать не только прямые солнечные лучи, но и большую часть отраженного и рассеянного солнечного излучения.
  • Благодаря цилиндрической форме трубок солнечные лучи в течение дня падают на равную по площади поверхность — это как плоский коллектор, который вращается за солнцем. Это дает возможность коллекторам работать стабильно с максимальной мощностью в течение целого дня. Благодаря круглой форме элементов коллекторы не укрываются грязью, прекрасно омываются дож дем и устойчивы к ударам крупного града.
  • Рама и корпус коллектора выполнены из антикоррозионного легкого алюминиевого сплава.

    Технические характеристики

  • Тип абсорбирующего покрытия: многослойное напыление AL-N/SS/CU
  • Активная площадь абсорбера, м2: 2.6
  • Рабочее давление, мПа: 0.6 (тестируется при 1мПа)
  • Вес, кг: 63
  • Размеры, мм: высота — 1650, ширина — 2000

    Компания «АТМОСФЕРА.UA»




      Плоский коллектор CP2

    Особенности конструкции

  • Сертификат SOLAR KEYMARK и подтверждение стандарта UNI EN 12975.
  • Закаленное стекло с высоким содержанием железа.
  • Легкий монтаж благодаря низкой массе.
  • Высокое сопротивление атмосферному воздействию и температурной нагрузке.
  • Возможность последовательного подключения до 5 коллекторов.
  • Изоляция минеральной ватой (толщина 50 мм).

    Технические характеристики

  • Материал корпуса выполнен из алюминия
  • В качестве поглотителя используется высокоселективное покрытие
  • Габариты, мм: 1018 x 2019 x 90
  • Вес пустого коллектора, кг: 37
  • Площадь брутто, м2: 2,055
  • Площадь поглотителя, м2: 1,852
  • Объем жидкости (теплоносителя), литр: 1,0
  • Макс. допустимое давление, бар: 6
  • Макс. температура простоя (стагнация), °C: 201

    ООО «Торговый Дом Водная Техника»




      Вакуумный коллектор CSV

    Особенности конструкции

  • Сертификат SOLAR KEYMARK и подтверждение стандарта UNI EN 12975.
  • Высокая энергетическая эффективность благодаря параболическим отражателям.
  • Идеальная тепловая изоляция благодаря вакуумной прослойке.
  • Легкая замена одной колбы без опорожнения установки.
  • Возможность последовательного подключения до 5 коллекторов.
  • Возможность подключения коллектора как с правой, так и с левой стороны.

    Технические характеристики

  • Материал корпуса выполнен из алюминия
  • В качестве поглотителя используется нитрид алюминия
  • Боросиликатное стекло толщиной, мм: 3,3
  • Габариты, мм: 1018x2019x90
  • Количество трубок: 9
  • Вес пустого коллектора, кг: 33
  • Площадь брутто, м2: 2,14
  • Площадь поглотителя, м2: 1,92
  • Объем жидкости (теплоносителя), литр: 1,06
  • Макс. допустимое давление, бар: 10
  • Макс. температура простоя (стагнация), °C: 295

    ООО «Торговый Дом Водная Техника»




      SintSolar CS-V3

    Особенности конструкции

  • Плоский высокоселективный коллектор, с полностью медной цельнолистовой поглощающей панелью.
  • Корпус из анодированного алюминия.
  • Каленое стекло 4 мм с низким содержанием железа.
  • Базальтовая теплоизоляция 50 мм с влагоотталкивающей пропиткой.
  • Коллектор разрабатывался максимально адаптированным для климатических условий Украины.

    ПКК «СИНТЭК»




      Buderus Logasol SKS 4.0

    Особенности конструкции
    Плоские коллекторы Logasol SKS 4.0 оптимально используют каждый солнечный луч. Абсорбер в виде двойного меандра (змеевика) из меди обеспечивает турбулентный режим даже при небольших объемах потока, и, как следствие, достигается высокая эффективность передачи тепла. Поскольку каждый коллектор снабжен двумя параллельными меандрами, потери давления, а значит, и потребление электричества циркуляционным насосом минимальные. Применение защитного стекла и герметичных стекловолоконных рам увеличивает прочность конструкции.

    Технические характеристики

  • Общая поверхность (брутто), м2: 2,37
  • Апертурная поверхность (принимающая излучение), м2: 2,10
  • Поглощающая поверхность (нетто), м2: 2,10
  • Объем абсорбера, л: вертикальный — 1,43; горизонтальный — 1,76
  • Селективность: коэффициент абсорбции, %: 95 ± 2; коэффициент излучения, %: 5 ± 2
  • Вес, кг: 46 47
  • Коэффициент полезного действия, %: 85,1
  • Эффективный коэффициент теплопередачи, k1 Вт/(м2 . K): 4,036; k2 Вт/(м2 . K2): 0,0108
  • Теплоемкость C, кДж/(м2 . K): 4,82
  • Поправочный коэффициент угла облучения Kdirm(50°): 0,95; Kdfum: 0,9
  • Температура стагнации, °C: 204
  • Номинальный объемный расход, л/ч: 50
  • Максимальное избыточное рабочее давление (испытательное давление), бар: 6
  • Производительность RAL-UZ 73 («Голубой ангел»), Втч/(м2. a): 525

    «Будерус Украина»




      Плоские солнечные коллекторы WOLF TopLine / ComfortLine

    Плоские солнечные коллекторы TopSon F3-1 / F3-Q, CFK-1 для использования в солнечных установках для горячего водоснабжения и теплоснабжения.

    Особенности конструкции

  • Плоские солнечные коллекторы протестированы на соответствие характеристик согласно EN 12975
  • Сертифицированы согласно SolarKeymark (F3-1)
  • Отвечают требованиям сертификата «Голубой Ангел» согласно RAL UZ 73
  • Несущее основание – бесшовная цельнотянутая алюминиевая ванна, обеспечивает надежную защиту коллектора от воздействия окружающей среды
  • Теплоизоляция из минеральной ваты толщиной 60 мм гарантирует минимальные потери тепла при понижении температуры окружающей среды. Коллекторы TopSon F3-1/F3-Q имеют дополнительную теплоизоляцию боковых стенок корпуса . Абсорбер со специальным покрытием обеспечивает максимальную производительность коллектора
  • Теплоноситель проходит по трубам, на обратной стороне абсорбера, конструктивно выполненных в виде меандра для коллекторов TopSon F3-1/F3-Q или в виде ряда параллельных труб (в виде «арфы») для коллекторов CFK-1. Такая конструкция обеспечивает равномерное протекание теплоносителя и эффективное функционирование в различных режимах
  • Предохранительное стекло толщиной 3,2 мм (коллектора TopSon F3-1/F3-Q) и 3,0 мм (коллектора CFK-1) протестировано на случай попадания града согласно EN 12975. В коллекторах TopSon F3-1/ F3-Q установлено стекло с повышенной светопроницаемостью
  • Уплотнение из EPDM каучука между стеклом и алюминиевым корпусом, благодаря оптимальному расположению и большому, равномерному прижимному усилию (200 т) при сборке, обеспечивает максимальную герметичность
  • В одном ряду можно подключить 5 коллекторов TopSon F3-1/F3-Q, сторона подключения правая или левая
  • Плоские солнечные коллекторы TopSon F3-1 и CFK-1 вертикальные, TopSon F3-Q – горизонтальные

    Для монтажа коллекторов предусмотрены различные монтажные комплекты:

  • Комплект для монтажа в крышу для крыш из черепицы, шифера, металло-черепицы.
  • Комплект из алюминиевых профилей для монтажа на крышу для крыш из черепицы, шифера, стальных и профилированных листов.
  • Специальные алюминиевые монтажные комплекты для горизонтальных крыш.
  • Алюминиевые монтажные треугольники с различным углом наклона (20°, 30°, 45°) для оптимизации угла попадания солнечных лучей, для плоских крыш из черепицы, шифера, стальных листов.

    «Юниверсал Хаус ГмбХ»,
    и «Атлас Энерго Трейд»




      Солнечные коллекторы SIEGMUND

    Особенности конструкции

  • Конструкция коллектора выполнена по принципу «тепловой трубки». Такая контрукция позволяет заменить любую трубку, не выключая солар-контур, и гарантирует отсутствие каких-либо протечек на крышу, никаких «взрывов» трубок.
  • Корпус из ударостойкого ситала (стекло, пропускающее ультрафиолет), выдерживает прямое попадание града диаметром до 9 мм.
  • При глубине вакуума в трубке 0,2 атм., они прекрасно могут работать в любой мороз. При этом теплопотери с коллектора не будут превышать долей процента.
  • КПД коллектора составляет 90-93%.
  • Коллекторы выпускаются в двух модификациях: PROSOL HP 58-20 и PROSOL HP 58-30.

    ООО «ДЕЛЬТА ТЕРМ»




      Солнечный трубчатый вакуумный коллектор с тепловой трубкой

    Особенности конструкции

  • Благодаря входящей в конструкцию коллектора тепловой трубке, он работает эффективно даже в зимнее время и может использоваться для поддержки системы отопления.
  • Отличительной особенностью трубчатых вакуумных коллекторов является слабая зависимость, в отличие от плоских коллекторов, от угла падения солнечных лучей, при движении солнца площадь воспринимающей поверхности абсорбера неизменна.
  • Достигают высоких температур теплоносителя.
  • Благодаря вакууму в трубке, который является хорошим теплоизолятором, работает с минимальными тепловыми потерями и в холодном климате при температуре -20°С.

    ООО «Стар Энержи»




      Солнечный коллектор с вакуумными трубами (SCHMV труба)

    Особенности конструкции

  • Трубка SV имеет прогрессивную конструкцию, т.к. в них вакуумируется все пространство трубы.
  • Труба эффективно работает уже через 3-5 минут после попадания на нее солнечных лучей.
  • Труба состоит из одностенной стеклянной трубы из высокопрочного боросиликатного стекла толщиной 2,2 мм., что позволяет выдерживать попадание градины более 35 мм.
  • Внутри стеклянной колбы размещена медная трубка с пластиной-абсорбером, коэффициент абсорбции покрытия более 95%. Т.е. солнечные лучи, попадая на поверхность абсорбера, преобразовываются в тепловую энергию, нагревают теплоноситель в медной трубке, который закипает при температуре 30 °С, поднимается в верхнюю часть трубки, где происходит теплосъем при помощи промежуточного контура теплоносителя.
  • Такой солнечный коллектор хорошо сочетается с любой кровлей.
  • Коллектор из 20 трубок в собранном состоянии весит до 70 кг и на кровле занимает 2,1.2 м.

    Технические характеристики

  • Производимая мощность, Вт: 120
  • Длина трубки, мм: 1700
  • Диаметр стеклянной трубки, мм: 70
  • Материал стекла: высокопрочное боросиликатное стекло
  • Тип абсорбера: AL – N/AL
  • Активная площадь абсорбера, м2: 0,12
  • Пассивная площадь, м2: 0,12
  • Вес, кг: 70
  • Размеры, мм: 2100х2000
  • Толщина стенок, мм: 2,2
  • Диаметр теплообменника, мм: .14.75
  • Вес одной трубки, кг: 1,9
  • Высокий вакуум, Ра: 5х10–3
  • Материал абсорбера: алюминий
  • Покрытие: нитрид алюминия
  • Коэффициент поглощения: а. 0.94
  • Сопротивление ветру, м/с: 30
  • Сопротивление граду, мм: .35
  • Морозостойкость, °С: -50
  • Максимальная температура теплообменника, °С: 300

    ООО «Импосол Украина»




      Модель 140623-2

    Особенности конструкции

  • Предлагаемая установка представляет собой солнечный водонагреватель с двухконтурной системой модульного типа производительностью 7—5 кВт/ч.
  • В качестве теплоносителя в системе применяется антифриз.
  • Установка производит как подогрев воды, так и отопление.
  • Поставка оборудования по заказу оборудуется системой циркуляции первого контура (теп лоносителя), монтажным корпусом.

    Компания «ИССА»




      Cолнечные тепловые коллекторы THERMOSOLAR

    Солнечные коллекторы TS производства «TERMOSOLAR» преобразуют солнечную энергию в тепловую, применяемую для нагрева воды в бойлерах-накопителях и дальнейшего использования ее для горячего водоснабжения, подогрева бассейнов и низкотемпературного отопления.

    Особенности конструкции

  • Корпус коллектора. Штамповка из коррозионностойкого алюминие-магниевого сплава.
  • Теплоизоляция. Минеральные волокна, толщиной 40 мм вакуумированные.
  • Характеристики стекла. Специальное солярное стекло с антирефлексионной поверхностью американского производства. Высокая светопропускная способность, противоударное, толщиной 4 мм. Низкое содержание железа позволяет стеклу пропускать весь спектр излучения и уменьшить потери на отражение.
  • Характеристики абсорбера. Профили на базе алюминиевого сплава с качественным селективным покрытием (поглотитель) и змеевиком из медных труб.
  • Селективное покрытие. На основе коллоидным никелем пигментированной анодической окиси алюминия.
  • «Соларен — эко». Содержит высококачественный ингибитор коррозии, который обеспечивает длительную и надежную защиту от коррозии.

    ООО «ВАГМА»




      Solarpol Max

    Особенности конструкции

  • Плоский солнечный коллектор с медным трубчатым змеевиком.
  • Предназначен для монтажа в гелиосистемах с принудительной циркуляцией.
  • Выводы медных трубок . 12 мм соединяются гидравлическим контуром пайкой.
  • Корпус коллектора исполнен из коррозионноустойчивого алюминиево-магниевого сплава.
  • Стекло противоударное.
  • Теплоизоляция – минеральные волокна.
  • Селективное покрытие на основе оксида алюминия.
  • Коллекторы могут соединяться между собой параллельно, в группах не более 4 шт.

    Технические характеристики

  • Энергетическая эффективность: 1,7 кВт/час
  • Тип абсорбера: секции абсорбера изготовлены из гнутого алюминиево-магниевого профиля с высокоселективным покрытием, который крепится к медному трубчатому
    змеевику методом прессования
  • Активная площадь (площадь абсорбера), м2: 2,13
  • Рабочее давление, бар: 6
  • Вес, кг: 44
  • Размеры, мм: 2037х1137х80

    ООО «Соларпол-Украина»




      Solarglas SG

    Особенности конструкции

  • Эстетичное строение из нержавеющей стали, тип стали 304.
  • Cистема труб «heat-pipe», стеклянная вакуумная трубка .58 и L1800 мм из боросиликатного стекла.
  • Встроена гильза для датчика температуры.
  • Высокая ударная прочность (град 25 мм).

    Технические характеристики

  • Площадь брутто, м2: 2,0; 3,3; 3,9; 4,8.
  • Объем солярной жидкости в коллекторе, л: 0,8; 1,3; 1,6; 2,0
  • Вес коллектора, кг: 40; 67; 80; 100
  • Тип абсорбера: Al-n/al
  • Абсорбция поглощения: 95%
  • Эмиссия: 5%
  • Количество труб: 12; 20; 24; 30
  • Максимальное рабочее давление, бар: 6
  • Максимальное давление, бар: 9
  • Рабочее давление, бар: 3

    ТзОВ «В-ТЕХ» г. Львов
    ФИРМА «САНТА» г. Киев




      Вакуумный солнечный PROJECT COLLEKTOR

    Назначение

  • Нагрев больших объемов воды от солнца при эксплуатационной наружной температуре
    воздуха до –5°С, гостиницы — свыше 10 м3/сутки, бассейны — до 300 м3.
  • Круглогодичное воздушное отопление теплиц.

    Особенности конструкции

  • PROJECT COLLEKTOR — 100 вакуумных боросиликатных трубок с теплоизолированным приемником на раме из оцинкованной стали.
  • Внутри вакуумных трубок находится нагреваемая вода, то есть происходит прямой нагрев воды.
  • Вакуумная трубка фиксируется в теплоизолированном (полиуретановая изоляция 20 мм) приемнике из нержавеющей стали через силиконовую манжету. Допустимый эксплуатационный (по герметичности уплотнения) напор нагреваемой воды — 0,1 Bar.
  • Угол наклона опорной рамы к горизонту — 30°С.
  • Коэффициент полезного действия — 65%.
  • Работает от рассеянного солнечного излучения — эффективность работы не зависит от
    изменения угла освещения солнца.
  • Антивандальное исполнение.
  • Замена вакуумной трубки не требует вызова специалистов монтажной организации.
  • Наличие запаса горячей воды (162 литра) в трубках коллектора, что позволяет применять баки меньшего размера.

    Технические характеристики

  • Площадь абсорбера, м2: 9,7
  • Количество вакуумных труб, шт. 100
  • Диаметр вакуумных труб, мм: 47
  • Размеры коллектора(LxWxH), мм: 3,2х3,2х2,1
  • Масса, кг: 343,89
  • Количество воды в коллекторе, литр: 162
  • Поглощающая способность: 0,94

    ООО «Экострой»


  • Комментарии
    Loading
    E-Mail:
    следить за ответами
