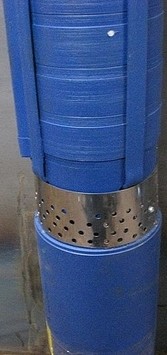

ЭЦВ 6-10-110

Нет в наличии

Типоразмер агрегата - ЭЦВ 6-10-110

Количество ступеней - 10

Подача Q м³/час - 10

Напор Н при номинальной подаче +10%;-6%, м - 110

Напор в рабочей области, м - 94+121

Масса не больше, кг - 38

Мощность ПЭДВ, кВт - 5.5

Ток, А - 12,7

Подпор не меньше, м - 1

Внутренний диаметр обсадной трубы не меньше, мм - 150

Диаметр поперечного сечения н/а не больше, мм - 145

На всасывающей части агрегата расположена сетка, которая служит для задержания крупных частиц, содержащихся в откачиваемой воде. Каждая ступень (секция) насоса состоит из обоймы, рабочего колеса и отвода лопаточного.
Положение рабочих колес на валу фиксируется шпонками, распорными и защитными втулками. Вал насоса вращается в радиальных подшипниках скольжения, смазка которых осуществляется перекачиваемой водой. В верхней части насоса расположен обратный клапан, который служит для удержания столба жидкости в водоподъемных трубах при остановках насоса и обеспечивает плавный запуск при повторных пусках.
Конструкция секции определяет подачу насоса. Количество секций n при достаточной мощности N электродвигателя (ПЭДВ) определяют развиваемый насосом напор.
Присоединение насоса к водоподъемным трубам фланцевое или с помощью конической трубной резьбы.
Осевые силы, возникающие при работе насоса, воспринимаются узлом подпятника, установленным в электродвигателе.
Электродвигатель трехфазный асинхронный с короткозамкнутым ротором. Обмотка двигателя выполнена водостойким проводом, места соединений изолированы водостойкой липкой лентой. Ротор двигателя вращается в резинометаллических подшипниках и опирается на подпятник, выполненный из резины или графитофторопласта.
Внутренняя полость перед работой заполняется питьевой водой. Пробка — фильтр в корпусе ПЭДВ служит для защиты от попадания песка во внутреннюю полость.

При покупке насоса со станцией управления гарантия 18 месяцев.
